365可靠投注网站 Li⁺–O相互作用实现快速的Li⁺传输，而富含负电性亲锂位点的硬相促使具有快离子导电固体的SEI组分形成，包括Li₃N和Li₂S，诱导Li⁺均匀沉积，抑制锂枝晶生长。由软相和硬相组成的强韧DSE网络保护锂金属负极免受电解质腐蚀，并自适应循环过程中的体积变化。因此，覆有DSE界面层的对称Li||Li电池在不同电流密度及面容量下均能长期稳定运行。更重要的是，由DSE/Li负极与LiFePO₄（LFP）或高压LiNi_0.8Mn_0.1Co_0.1O₂（NMC811）组成的全电池，即使在有限锂负极（40 μm）和超高负载NMC811正极（21.5 mg cm^–2）的严苛条件下，均表现出高效的锂沉积和循环稳定性。凭借低成本的材料和简单的制备方法，本研究中开发的DSE保护层为锂金属电池的实用化提供了一条颇具前景的解决途径。

DSE/Li负极的制备及结构表征

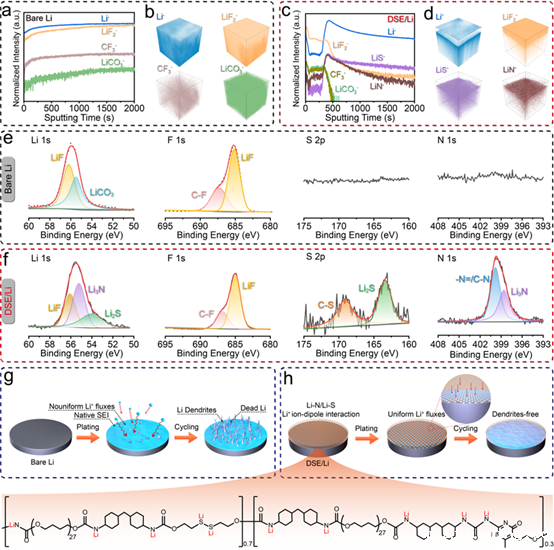

DSE界面层稳定锂负极的机理分析

上述研究成果以《动态超分子弹性体界面层促使的锂离子-偶极子相互作用实现无枝晶锂金属负极》(Li⁺Ion-Dipole Interaction-Enabled a Dynamic Supramolecular Elastomer Interface Layer for Dendrite-Free Lithium Metal Anodes)为题近期发表在《美国化学会杂志》（Journal of the American Chemical Society）上。世预赛录像回放化学学院为第一通讯单位，第一作者是世预赛录像回放陈晶博士（现为新加坡国立大学博士后），世预赛录像回放化学学院丁书江教授和新加坡国立大学林志群教授为论文共同通讯作者。该研究得到国家自然科学基金委、陕西省科技创新团队以及世预赛录像回放分析测试共享中心的支持。

论文链接：https://pubs.acs.org/doi/10.1021/jacs.4c08766

丁书江教授课题组主页：http://gr.xjtu.edu.cn/web/dingsj
